برج های انتقال نیرو مشبک

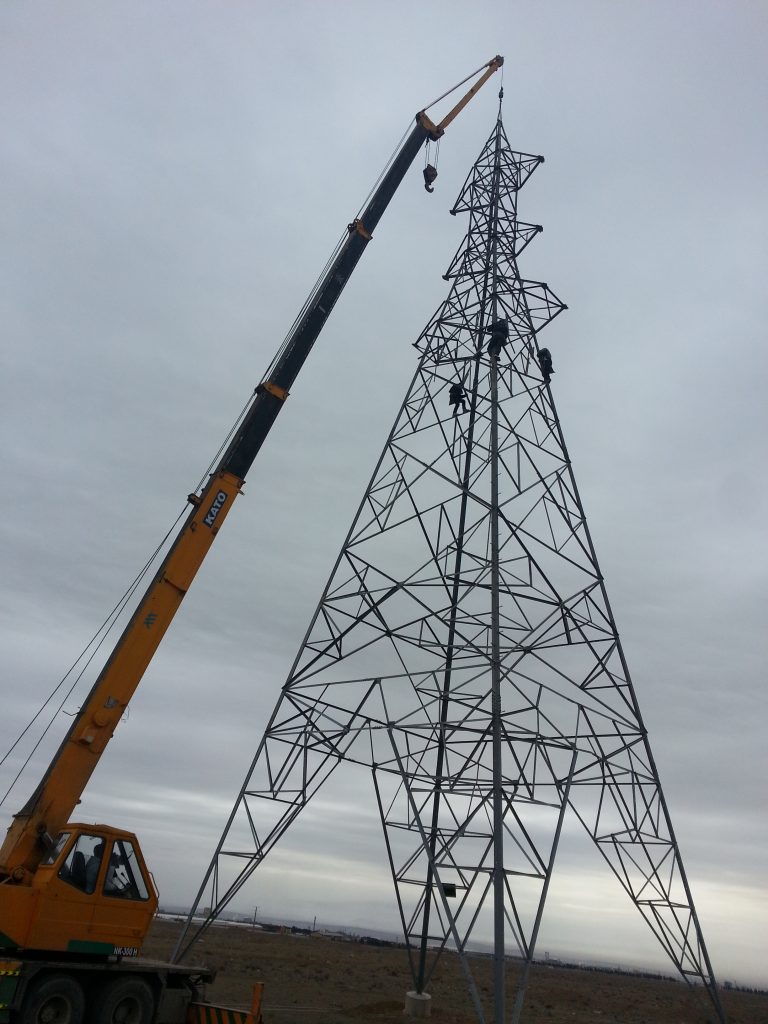

20140311_095553

دکل‌های انتقال نیرو را از نظر سازه ایی می توان به دو گروه دکلهای مشبک (Lattice) و دکلهای تلسکوپی (Mono pole) تقسیم نمود . که آنها نیز به شرایط قرار گیری در مسیر خط به دلیل پستی و بلندی ها و زاویه قرار گیری به دو دسته تقسیم می شود که شامل دکلهای آویزی (Suspension Tower) که بیشتر در مسیر عبوری و مستقیم می باشند و دکلهای زاویه  (Tension Tower) که در مسیر زاویه دار می باشند ، که این دکلها به لحاظ بار گذاری نسبت به دکلهای آویزی سنگین تر هستند.

این کارخانه  شامل دو واحد تولید دکلهای انتقال نیروی مشبک می باشد. این واحدها تا کنون برجهای انتقال نیروی 20 الی 400 کیلوولت در سفارشات متعدد، تولید و در اختیار متقاضیان قرار داده است. ظرفیت تولید این واحد۳۰،۰۰۰ تن در سال می باشد. خط تولید این واحد شامل ایستگاه برشکاری، ایستگاه شماره زنی، ایستگاه پانچ زنی, خم کاری تحت حرارت ، ایستگاه کنترل نهایی و نهایتاً ایستگاه تمیزکاری می باشد. وجود سه دستگاه CNC نبشی و همچنین سه دستگاه NC اره نواری سرعت و کیفیت تولید این نوع دکلها را تضمین نموده است.

برج های مشبک به دلیل کارایی و مقرون به صرفه بودنشان در زمینه انتقال نیرو از اهمیت زیادی برخوردار هستند. شبکه انتقال نیروی ایران دارای خطوط با ولتاژهای استاندارد 63 ، 132 ، 230 و400 کیلوولت میباشد. البته برای برخی خطوط فوق توزیع ، ولتاژهای 6 ، 20 ، 33 کیلوولت نیز تعریف شده است که بهره بردار این خطوط معمولا صنایع بزرگ نظیر فولادسازی ، شرکت نفت ، معادن و پالایشگاهها هستند. برای هر کدام از ولتاژهای مذکور دکلهای مشبک مختلفی طراحی و تست شده اند و معمولا سعی میشود در پروژه های جدید از دکلهایی که قبلا طراحی و نمونه سازی شده اند، استفاده شود. دلیل این ترجیح کارفرماها تسریع در اجرای پروژه و حذف هزینه های تایپ تست میباشد و لیکن در برخی از پروژه ها استفاده از دکلهای با طراحی جدید بخاطر صرفه اقتصادی و یا نیازهای جدید ناگزیر میباشند. خوشبختانه وجود واحد مهندسی توانمند در شرکت صنعتی تجهیزات و سازه های انتقال سمنان امکان طراحی دکل‌های مشبک جدید با هرگونه مشخصات هندسی و سازه ای را فراهم می‌نماید.
